邯鄲熱電廠煤場改造工程部件檢驗標準

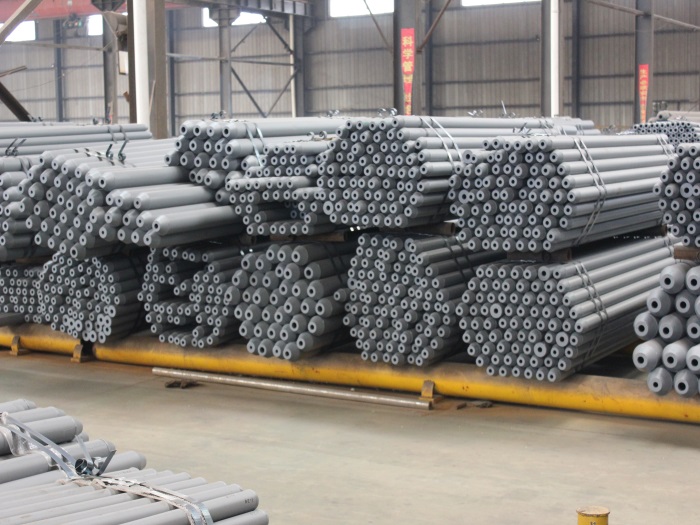

1．桿件

(1).用于制造桿件的鋼材品種、規格、質量必須符合設計規定及相應標準。

焊接用的焊條、焊劑、焊絲和施工用的保護氣體，必須符合設計要求和鋼結構焊接的專門規定。

檢查方法  觀察檢查和檢查出廠合格證、試驗報告。

(2).鋼管桿件與封板、錐頭的連接必須按設計要求進行焊接；當要求按等強度連接時，焊縫質量標準必須符合現行國家標準《鋼結構施工質量驗收規范》GB 50205二級質量標準。

檢驗方法  超聲波無損檢驗。

(3).鋼管桿件與封板或錐頭的焊縫應進行抗拉強度檢驗，其承載能力檢驗系數應滿足規定的要求。

檢驗方法  生產廠用拉力試驗機檢驗?，F(xiàn)場應檢查試驗報告及出廠合格證。

2．螺栓球檢驗標準：

(1).用于制造螺栓球節點的鋼材必須符合設計規定及相應材料的條件和標準。

檢驗方法  觀察檢查和檢查出廠合格證、試驗報告，有懷疑時應抽樣復查。

(2).螺栓球嚴禁有過燒、裂紋

檢查方法  用10倍放大鏡目測或用磁粉探傷等其它有效方法。

(3).螺紋尺寸必須符合國家標準《普通螺紋基本尺寸》GB196-81粗牙螺紋的規定，螺紋公差必須符合國家標準《普通螺絲釘紋公差與配合》GB197-81中的6H級精度的規定。

檢查方法  標準螺紋規。

(4).成品球必須對***大的螺孔進行抗拉強度檢驗，以螺栓孔的螺紋被剪斷時的荷載作為該螺栓球的極限承載力值，檢驗時螺栓擰入深度為1d(d為螺栓的公稱直徑)。

檢驗必須符合本標準附錄一規定的試件承載力的檢驗要求。

檢驗方法  用拉力試驗機，按第4條規定與高強度螺栓相配合進行試驗，現場檢查產品的出廠合格證及試驗報告。
